概述
　　 JDCF型电压互感器为电磁式油纸绝缘、户外用全密封结构产品。用于设备最高电压为126kV，额定频率为50Hz或60Hz的中性点有效接地的电力系统中作电压、电能测量及继电保护用。
　　 该产品设计可靠、磁密低，能避免线路发生谐振过电压，二次绕组将计量和保护分开，计量精度可达0.2级，满足用户的不同要求和电力部门提出的高精度计量要求。
　　 本产品选用不锈钢外罩的金属膨胀器，密封采用进口胶垫。器身采用先进的真空干燥处理和真空油处理工艺，介损小，局放量低，确保产品的运行安全、可靠。
使用环境
环境温度　最高气温：+40℃ 最低气温:-30℃ 日平均气温不超过+30℃
海　　拔　JDCF-110、JDCF-110W1、JDCF-110W2型电压互感器海拔不超过1000m,JDCF-110GY型电压器海拔不超过3000m
主要技术参数

序号	名称	单位	数据
1	额定电压	kV	110
2	额定频率	Hz	50
3	相数		单相
4	一次绕组额定电压	V	11000/√3
5	二次绕组额定电压	V	100/√3
6	剩余绕组额定电压	V	100
7	二次绕组极限负荷	VA	2000
8	剩余绕组极限负荷		3P、300VA
9	准确级		0.2/0.5/3P     0.2(或0.5)/3P/3P
10	额定输出	VA	100VA/250VA/300VA     100VA/500VA/300VA
11	总重	kg	730

订货时请注明:产品型号额定电压、准确级及其它要求

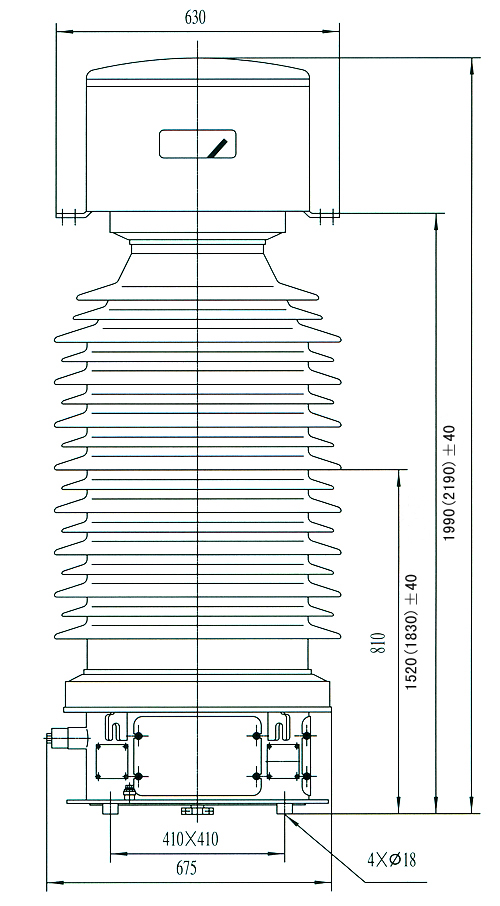

外形尺寸图
